一、准备工具
1.硬件准备
- PC电脑
- 手机（用于发射 2.4G WiFi）
- STM32核心板（STM32F103zet6）
- WiFi模块（esp8266-01/01S）
固件刷写教程：ESP8266 刷入OneNet固件 - OLED显示屏（0.96 7针 OLED 显示屏）
- DHT11（温湿度模块）
2.软件准备
- Keil5（编写烧录软件）
- 浏览器
3.视频教程
二、系统硬件设计
1.硬件结构图
2.硬件连接方式
3.电路原理图
三、系统程序设计
1.软件程序设计
系统通电后会进行各种模块的初始化，根据配置的 WiFi信息 以及 OneNet 信息自动连接 WiFi 和 OneNet 数据中心；而后系统会将 温湿度传感器（DHT11）的值传送至OneNet数据中心，将温湿度传感器（DHT11）以及 温湿度预警值 打印到 OLED 显示屏；使用 KEY_UP 按键可以切换温湿度预警值的调节，当状态栏显示 “T” 时 ，按键 KEY0 与 KEY1 可以调节温度预设值，当状态栏显示 “H” 时，按键 KEY0 与 KEY1 可以调节湿度的预设值；当 温度/湿度 > 温度/湿度预设值时，设备显示报警信息，状态栏显示 “W” ，LED1点亮（可自行拓展外设：外设 + 极接3.3V/5V，外设 – 极接 PB5 ）；当状态栏数据标志闪动时系统会将数据上报至 OneNET 数据中心。
2.程序修改
在 main.c 中修改 wifiname，wifipassword，pid，device_name，token 几个参数，方可成功上报服务器；
这几个参数会在下方详细介绍（OneNET配置方法 – 填写参数）
系统不会验证WiFi模块的存在性，需要确保您的WiFi模块成功刷入OneNET固件
char wifiname[100]= "test" ; //WIFI名称（自建WiFi名称）
char wifipassword[100] = "12345678"; //WIFI密码（自建WiFi密码）
char pid[100] = "n2k8889jay"; //产品ID
char device_name[100] = "test1"; //设备名称
char token[200] = "version=2018-10-31&res=products%2Fn2k8889jay%2Fdevices%2Ftest1&et=1893427200&method=md5&sign=B1iW51iOdmE%2FKwJ344TjPQ%3D%3D";
//Tonken3.OneNET基础配置方法
1.产品开发
2.创建产品
3.配置信息
4.创建完成
1.设备管理
2.添加设备
3.设备信息
4.添加完成
1.设备详情
2.信息获取
成功获取 设备名称、产品ID、设备密钥
设备名称 与 产品ID 可以直接填写至程序中 ！
下载 OneNET 官方提供的 Token生成工具：点击下载
参数配置：
res：products/{产品id}/devices/{设备名}
et：1893427200 //时间戳（当前时间：2030-01-01 00:00:00）
//时间戳转换网站：https://tool.chinaz.com/tools/unixtime.aspx
key：设备密钥
对应到我们的产品：
res：products/7v59QJTl1T/devices/test1
et：1893427200
key：NE5tdHZ5NkRoblhZb1J3ejRBdmhZV3hSb25xRWJtWXc=
生成信息：
Token生成：version=2018-10-31&res=products%2F7v59QJTl1T%2Fdevices%2Ftest1&et=1893427200&method=md5&sign=ToUauGiwKgtH7S%2BU27CeXA%3D%3D
成功获取设备的 Token
回到 keil5 程序修改中填写相关信息（程序修改）
产品ID：7v59QJTl1T
设备名称：test1
Token：version=2018-10-31&res=products%2F7v59QJTl1T%2Fdevices%2Ftest1&et=1893427200&method=md5&sign=ToUauGiwKgtH7S%2BU27CeXA%3D%3D
4.OneNET配置物理模型
①产品开发
②设置物理模型
③添加自定义功能点
④温/湿度设置
⑤保存配置
5.OneNET数据展示
获取 产品ID、userId、accessKey 信息
1.产品ID
2.userId、accessKey
1.数据可视化
2.新建模板
3.选择模板
4.编辑模板
1.添加2个仪表盘（直接拖动即可），调整到合适的大小
2.添加数据源
3.温度信息配置
产品ID、userId、accessKey 这三个信息就是就是第一步获取的信息，其他信息按照下图配置修改即可
4.继续添加数据源
5.湿度信息配置
产品ID、userId、accessKey 这三个信息就是就是第一步获取的信息，其他信息按照下图配置修改即可
1.温度表盘配置
var i = 0;
i = data.length - 1
return [{
value: data[i].value,
name: '温度'
}]2.湿度表盘配置
var i = 0;
i = data.length - 1
return [{
value: data[i].value,
name: '湿度'
}]1.添加标题（拖动即可），调整到合适的大小
2.修改标题
return [{
"value": "基于STM32的物联网智能温湿度检测系统"
}]3.调整标题（字号、颜色）
4.保存配置
5.关闭页面
1.回到 数据可视化 界面，选择发布按钮
进入 可视化界面 可以在上面的步骤查看
添加标题完成后一般会回到数据可视化界面！
2.配置发布详情
3.配置完成
打开链接就是我们配置的数据监控表，链接长期有效，展示专用界面！！！
6.互联网报警配置
①新建场景
②温度报警配置
③湿度报警配置
④配置完成
四、运行测试
修改好代码下载到单片机后直接运行，实际效果图若下图所示
1.运行效果图
OLED显示介绍：
状态栏介绍请看软件程序设计
T/H : 表示当前的温湿度
ST/SH : 表示温湿度警戒值

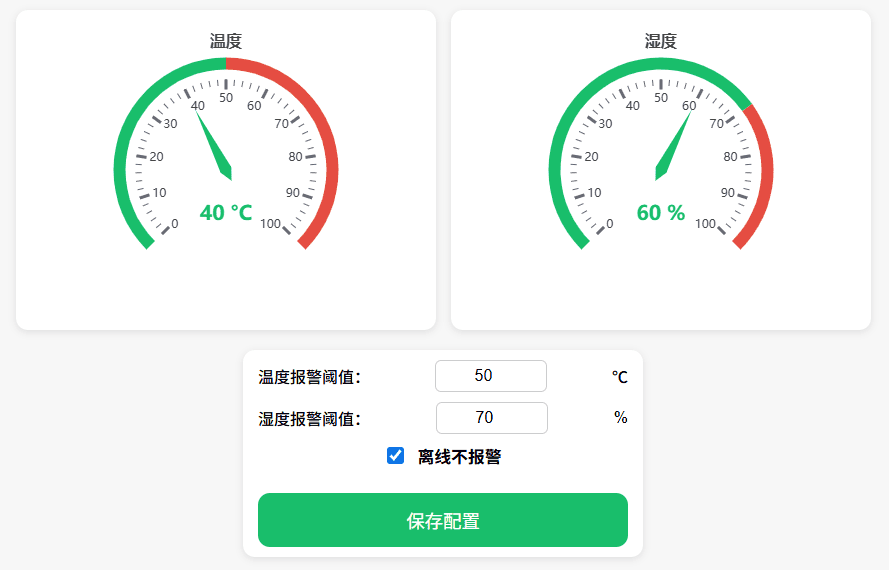

2.数据展示图
如果想要有更加优美的界面，请看 OneNET物联网温湿度网页数据展示 文章
3.网络报警图
网络报警预警值与本地预警值是相互独立的，不会相互同步
换句话说就是 本地报警 ≠ 网络报警
